語音報警器

* 產品功能介紹

1.堅固經久耐用的工業用,重負荷、船用產品

2.采用最新技術自主設計，將LED長亮/閃亮警示燈,信號燈與揚聲器相結合構成重負荷聲光組合產品

3.鋁合金底座，堅固經久耐用,防水耐腐蝕.

4.產品內部配裝有音調選擇開關及音量調節器，使用者可以根據需求相應的調節音調和音量大小,詳細的選擇方式見下表

5.多種報警音調可供選擇.(12種警報音)(20種音樂+警告音)(WV10-10種語音錄制)

6.適合用于各種天車,行車,叉車,吊車,起重機、輸送設備,港口碼頭,船舶機械、鋼鐵產業現場、石油化工,工礦行業,室外成套設備,海洋工業,運輸倉儲等

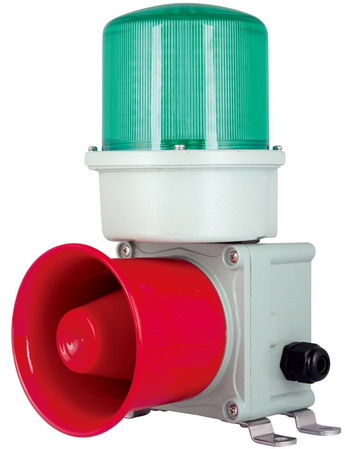

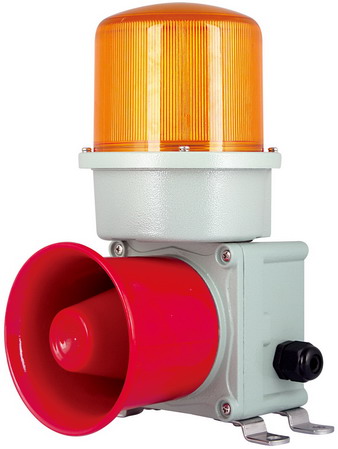

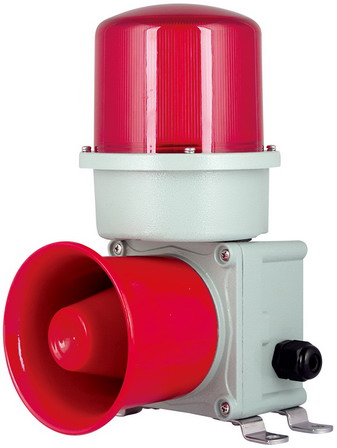

7.燈罩顏色: 紅色-R      黃-Y      綠-G        藍-B

8.閃亮次數: 60-80/mim

9.音量: Max.120dB/m

10.材質:燈罩-PC, 身體-壓鑄鋁DIECAST Al, 喇叭外殼-PC, 反射鏡-耐熱性ABS

11.保護等級: IP56

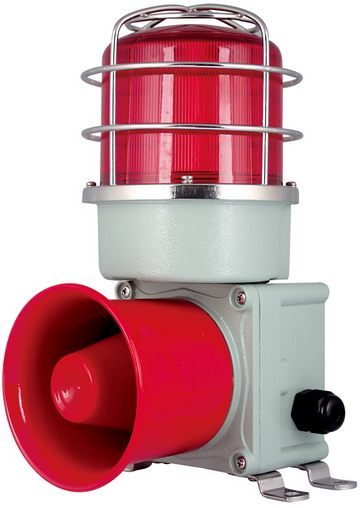

12.此款產品可按客戶需求加裝保護網，標準型產品不包含保護網

13.圖片的產品安裝防水接頭，安裝船舶用填料函的產品可以定做

14.遙控,光控,紅外線控制,停電聲光報警,帶蓄電池聲光報警,語音提示等特殊要求可按用戶要求定制

*  產品規格

型號

內裝音

電壓

電流

重量

音量

顏色

CS35PAL

WS-警告音12音

DC12V

 1.305A

3.29Kg

120dB

紅-R

WP-特殊警告12音

DC24V

 1.095A

120dB

黃-A

WM-音樂音20音

AC110V

 0.372A

3.98Kg

118dB

綠-G

WA-警報音20音

AC220V

 0.181A

116dB

藍-B

WV10(10段語音信號)

AC380V

 0.123A

118dB

白-W

超高亮LED(HL型)產品,船舶用青銅外殼產品(Brass)和特殊電壓產品(48V, 440V 等)可以定做

* 外形安裝圖

* 接線方法

電源線 引入口(CABLE ENTRY)

1.使用防水接頭或者船舶用填料函

2.電源線 接入口:標準規格 : PF 1/2

3.引入口 PF 3/4 尺寸可以定做

接線方法

1.AC交流電源產品：不用分正負極,直接連接電源.

2.DC直流電源產品：黑色線端子連接在負極(-)。

3.為了更安全的連接,電源線的端部使用冷壓接線端子“O"型"U"型

定做產品(-LC型)引出電源線和信號線。

1.引出電源線規格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信號線規格: UL1007-NO.22(0.3sq) 400mm

* 信號音的選擇和接線方法

音色種類的選擇方法

標準形式:-利用內部開關

選購形式(LC):-利用外部接點控制

1.本產品內部有12種報警和20種音樂聲選擇，標準產品（利用內部選擇音色選擇開關）上可以利用音的選擇開關(左圖)選擇音的種類

2.利用外部觸點選擇音的方法是定做型的產品(-LC)的接線，參考左圖項內容選音的種類。

音量大小的調節方法

1.本產品內部電路板上有音量調節裝置(左圖)。調節器向順時針的方向旋轉，音量增加，逆時針的方向旋轉音量減少。

* 信號燈的長亮/閃亮選擇

為了方便用戶的使用，安裝板上有長亮/閃亮選擇開關。希望仔細閱讀使用說明書和參考產品結構圖按照正確的方法操作。

1.燈罩(保護網)的分離:把固定燈罩固定環(保護網)的螺栓(M4螺栓 4EA)擰開，分離燈罩固定環(保護網)和燈罩，確認LED線路板上的長亮/閃亮選擇開關。(如下圖)

2.長亮/閃亮動作選擇開關:

a). 用長亮/閃亮選擇開關，選擇需要的動作

b). 開關在L的位置的時候常亮。c). 在LF的位置的時候閃亮。
