電鈴

使用微信掃描二維碼分享朋友圈，成交更快更簡單！

產品功能介紹

1.堅固經久耐用的工業用,重負荷、船用防爆型產品

2.采用引進技術自主設計，將LED長亮/閃亮警示燈,信號燈與電鈴相結合構成重負荷聲光組合產品

3.鋁合金底座，堅固經久耐用

4.外罩:不銹鋼金屬保護網

5.適合用于石油化學處理設備、火藥制造廠,輸送設備,港口碼頭,船舶機械、鋼鐵產業現場、石油化工行業等易燃易爆場所

6.燈罩顏色 :紅色-R    黃-Y    綠-G     藍-B 電鈴顏色:R-紅色

7.閃亮次數 : 60~80/mim

8.音量 : Max.85dB/m

9.材質 : 燈內罩-PC, 身體-壓鑄鋁DIECAST Al, 喇叭外殼-SUS 316L , 反光鏡-耐熱性ABS,燈外罩-防爆,強化玻璃

10.技術認證 : CE, KIMM, ABS,KR

11.保護等級 :ExdII CT6, IP66

12.防爆填料函屬用戶選購件

產品規格

型號

內裝音

電壓

電流

重量

音量

顏色

TLEBAL

電鈴聲

DC12V

  1.340A

5.02Kg

85dB

紅-R

DC24V

0.730A

黃-A

AC110V

  0.197A

5.81Kg

綠-G

AC220V

  0.093A

藍-B

AC380V

0.065A

白-W

超高亮LED(HL型)產品,船舶用青銅外殼產品(Brass)和特殊電壓產品(48V, 440V 等)可以定做

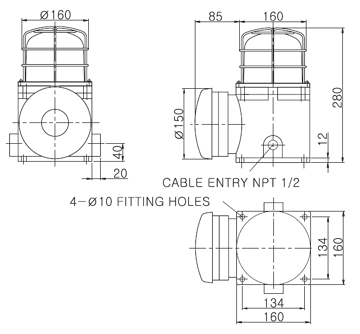

* 外形安裝圖

* 接線方法

電源線 引入口(CABLE ENTRY)

1.使用防爆填料函

2.電源線 接入口:標準規格 : PF 1/2

3.引入口 PF 3/4 尺寸可以定做

接線方法

1.AC交流電源產品：不用分正負極,直接連接電源.

2.DC直流電源產品：黑色線端子連接在負極(-)。

3.為了更安全的連接,電源線的端部使用冷壓接線端子“O"型"U"型

定做產品(-LC型)引出電源線和信號線。

1.引出電源線規格: UL1015-NO18(0.75sq) x 2c 400mm

2.引出信號線規格: UL1007-NO.22(0.3sq) 400mm

* 使用時注意事項

1.本產品是室外用防水、防塵結構的產品，連接電源線或操作其他開關等作業時，進行拆卸、裝配的時候必須把各部位的固定螺栓擰緊，保證產品防水、防塵性能。

2.電源線連接入口用防水用接頭或防爆型接頭，保證產品的封閉性能。 沒有封閉電源線入口的狀態放在室外時，會因水分或灰塵等異物的侵入而損傷產品。

3.使用的電壓比額定電壓上升或下降的幅度過大的時候會縮短產品的壽命或?qū)е庐a(chǎn)品動作不良等問題。請保證使用電壓在額定電壓的±5% 以內的范圍。

4.燈罩或者身體的表面,接觸帶腐蝕性的化學物質的時候會損傷產品導致產品變形或退色等問題，用戶要特別注意。

5.不要給產品強的沖擊，這會成為部件的損壞或斷路的原因

6.不要把外露在產品上的電線強制的拉長。 這是引起產品故障的原因之一。

請用戶仔細閱讀使用說明書和參考產品結構圖按照正確的使用方法操作.

* 信號燈的長亮/閃亮選擇

為了方便用戶的使用，安裝板上有長亮/閃亮選擇開關。希望仔細閱讀使用說明書和參考產品結構圖按照正確的方法操作。

1.分離玻璃燈座和底座,打開內燈燈罩,確認LED線路板上的長亮/閃亮選擇開關。(如下圖)

2.長亮/閃亮動作選擇開關:

a). 用長亮/閃亮選擇開關，選擇需要的動作

b). 開關在L的位置的時候常亮。

c). 在LF的位置的時候閃亮。
