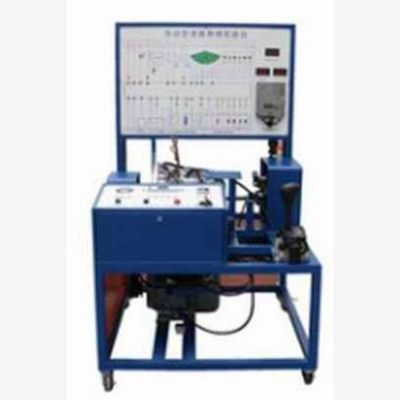

10、 本田飛度CVT無極變速器實驗臺

汽車教學實訓設備廠家，本田飛度CVT自動變速器實驗臺
    型號：QA-SYT-CVT
    采用濟南奇安設備
 一、系統配置：
    本實訓臺裝備裝備本田飛度CVT無極變速器電控系統；包括自動變速箱本體、電腦及換擋手柄，臺架式布置，展板式金屬面板，調速電機驅動。
    二、系統功能：
    1.具有實物展示功能，自動變速箱各工況動態演示及實驗功能。
    2.氧化鋁金屬面板雕刻原車電路圖，雙向外接端子便于電路測量分析及檢測。元件開孔使用數控等離子切割，電路圖永不退色，美觀大方，經久耐用。配有檢測端子，可通過儀器儀表檢測各傳感器，執行器等各種信號參數如，電壓，電阻，頻率等。
    3.采用油門同步加速設計模擬原車加速工況，變速箱自動升檔。
    4. 顯示功能：采用電腦雕刻彩色原理電路圖、安裝有發光二極管、數顯表及指針、油壓表、；可通過發光二極管顯示電源及各執行器的工作狀況；可通過數顯表顯示各傳感器的信號值；油壓表顯示各離合器、執行器油壓值的變化情況；原理圖上配有，執行器工作指燈、傳感器數顯表，時實顯示各執行器的工作狀態，學員可直觀對照原理圖和實物，認識和分析汽車自動變速器系統的工作原理。
    6. 故障設置功能：配備有故障設置系統，通過隱藏式故障設置開關、可設置電控系統電路斷路故障，可設置單個故障30個以上，復合故障多達100個以上。能對學生進行各方面的考核。
    7.自診斷功能：配備原車OBD-2自診斷接口,可連接專用或通用型故障診斷儀實現讀取故障碼、數據流診斷、執行元件測試、防盜匹配等功能。方便快捷的監測發動機運行時各部分的狀況。
    8.三相電機安全可靠，操作方便。
    9.臺架承重部位采用鋼結構無縫焊接，結實耐用?？梢苿优_架，便于教學；控制部分采用鋁型材結構，一體成型，美觀大方。
