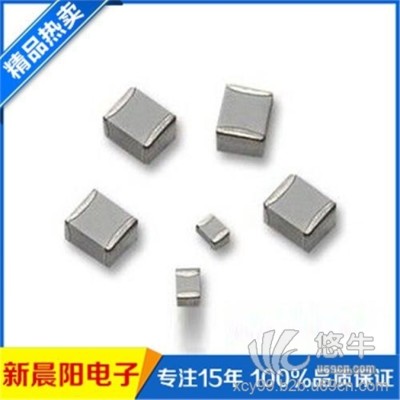

貼片電容的內部結構
貼片電容的外表是陶瓷做的，但不止只有一種，它還分玻璃電容、油紙電容、電解電容等。
通常所說的陶瓷貼片電容是指MLCC,即多層陶瓷片式電容(Multilayer Ceramic Capacitors)。
常規貼片電容按材料分為COG(NPO),X7R,Y5V,其引腳封裝有0201,0402,0603.0805.1206,1210,1812,1825,2225.
多層陶瓷電容(MLCC)是由平行的陶瓷材料和電極材料層疊而成。
X7R電容器
X7R電容器被稱為溫度穩定型的陶瓷電容器。當溫度在-55℃到 125℃時其容量變化為15%，需要注意的是此時電容器容量變化是非線性的。
X7R電容器的容量在不同的電壓和頻率條件下是不同的，它也隨時間的變化而變化，大約每10年變化1%ΔC，表現為10年變化了約5%。
X7R電容器主要應用于要求不高的工業應用，而且當電壓變化時其容量變化是可以接受的條件下。它的主要特點是在相同的體積下電容量可以做的比較大。下表給出了X7R電容器可選取的容量范圍。
封 裝 DC=50V DC=100V
0805 330pF---0.056μF 330pF---0.012μF
1206 1000pF---0.15μF 1000pF---0.047μF
1210 1000pF---0.22μF 1000pF---0.1μF
2225 0.01μF---1μF 0.01μF---0.56μF
貼片電容的封裝
貼片電容：可分為無極性和有極性兩類，無極性電容下述兩類封裝最為常見，即0805、0603；而有極性電容也就是我們平時所稱的電解電容，一般我們平時用的最多的為鋁電解電容，由于其電解質為鋁，所以其溫度穩定性以及精度都不是很高，而貼片元件由于其緊貼電路版，所以要求溫度穩定性要高，所以貼片電容以鉭電容為多，根據其耐壓不同，貼片電容又可分為A、B、C、D 四個系列。
具體分類如下：類型封裝形式耐壓
A 3216 10V
B 3528 16V
C 6032 25V
D 7343 35V
