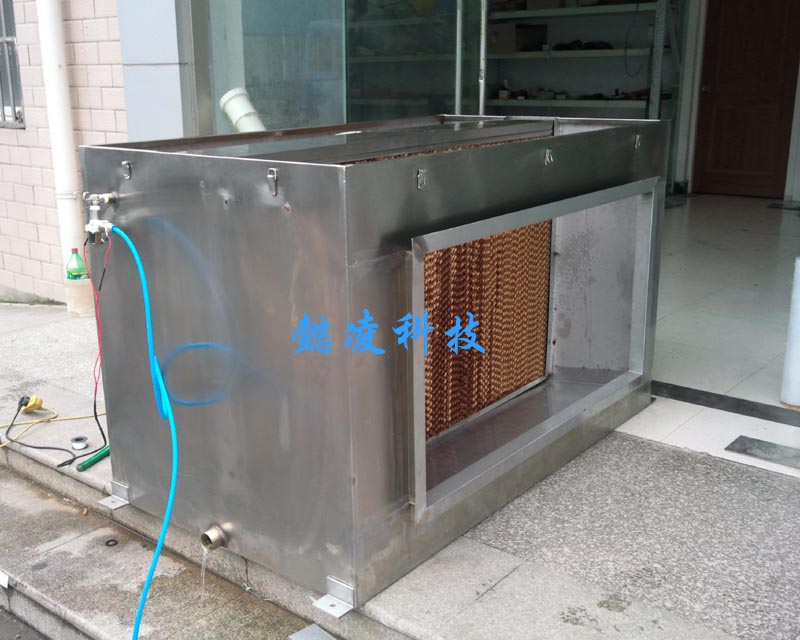

懿凌風管濕膜加濕器—說明
風管濕膜加濕器是將濕膜加濕器和特制的風管相結合,應用于組合空調機組或新風機組中無法安裝加濕器而采用的一種先進的加濕形式,可以安裝于送風管道的任何位置,滿足對整個空間或局部空間的加濕要求。
懿凌風管濕膜加濕器—結構特點
風管濕膜加濕器經特殊軋制的異型結構鋼制造,經過噴塑處理,強度高、耐腐蝕、密封性好、外形美觀、面板用雙層鍍鋅板,添加保溫材料。風管濕膜加濕器有框架式結構和焊接式結構兩種形式,當風管的截面長邊尺寸大于1200mm時,建議采用框架式結構。自帶排水口和接水盤,確保加濕器多余的水能夠暢通排出。
懿凌風管濕膜加濕器—使用條件
使用環境—溫度:0~40℃;濕度小于90%RH;電源:220V/50Hz;水源:自來水或同類型水;供水壓力:大于0.05Mpa;通過風管濕膜加濕器的風速小于3.0m/s;濕膜加濕器的排水口管徑:當風量小于8000m3/h,選用DN25,當風量介于8000~20000m3/h,選用DN32,當風量大于20000m3/h時,選用DN42。
懿凌風管濕膜加濕器—濕膜特點
極強的吸水性、良好的透風性,具有很好的機械強度和浸水挺拔度。潔凈、不產生“白粉”現象;加濕距離短,節省空調機組的體積;加濕能力自我調節,不產生過飽和、結露現象;無噪聲,結構強度高、耐腐蝕、阻燃、壽命長;對空氣有洗滌、過濾作用(對入口空氣起到二次過濾凈化的作用);配方中添加的抑菌成份,使其具備較好的防霉抗菌能力;具有加濕降溫功效;維護、保養方便,運行成本低。
懿凌風管濕膜加濕器—結構原理圖
![](http://www.yl-sdzj.com/e/upload/s1/fck/image/2015/09/13/0540531393.jpg)
風管濕膜加濕結構圖
![](http://www.yl-sdzj.com/e/upload/s1/fck/image/2015/09/13/0540534519.jpg)
![](http://www.yl-sdzj.com/e/upload/s1/fck/image/2015/09/13/0540537016.jpg)
風管濕膜加濕效果示意圖
懿凌風管濕膜加濕器—技術參數
型號
|
處理風量
|
加濕量
|
壓力損失
|
外形尺寸
|
風口尺寸
|
電源
|
功率
|
排水口管徑
|
長
|
寬
|
高
|
寬
|
高
|
YLFS-1.5
|
1500m3/h
|
4.5Kg/h
|
<30(Pa)
|
500
|
600
|
400
|
400
|
300
|
220V/50HZ
|
15W
|
DN25
|
YLFS-2.0
|
2000m3/h
|
6.0Kg/h
|
<30(Pa)
|
500
|
600
|
500
|
400
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-2.5
|
2500m3/h
|
13Kg/h
|
<30(Pa)
|
800
|
750
|
500
|
550
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-3.0
|
3000m3/h
|
16Kg/h
|
<30(Pa)
|
800
|
750
|
500
|
550
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-4.0
|
4000m3/h
|
20Kg/h
|
<30(Pa)
|
800
|
1000
|
500
|
800
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-5.0
|
5000m3/h
|
25Kg/h
|
<30(Pa)
|
800
|
1250
|
500
|
1050
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-6.0
|
6000m3/h
|
30Kg/h
|
<30(Pa)
|
800
|
1500
|
500
|
1300
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-7.0
|
7000m3/h
|
35Kg/h
|
<30(Pa)
|
800
|
1750
|
500
|
1550
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-8.0
|
8000m3/h
|
40Kg/h
|
<30(Pa)
|
800
|
2000
|
500
|
1800
|
400
|
220V/50HZ
|
15W
|
DN25
|
YLFS-10.0
|
10000m3/h
|
50Kg/h
|
<30(Pa)
|
800
|
2450
|
500
|
2250
|
400
|
220V/50HZ
|
15W
|
DN32
|
YLFS-12.0
|
12000m3/h
|
54Kg/h
|
<30(Pa)
|
800
|
1650
|
1000
|
1560
|
900
|
220V/50HZ
|
15W
|
DN32
|
YLFS-15.0
|
15000m3/h
|
64Kg/h
|
<30(Pa)
|
800
|
2000
|
1000
|
1900
|
900
|
220V/50HZ
|
15W
|
DN32
|
YLFS-18.0
|
18000m3/h
|
80Kg/h
|
<30(Pa)
|
800
|
2500
|
1000
|
2400
|
900
|
220V/50HZ
|
15W
|
DN32
|
YLFS-20.0
|
20000m3/h
|
86Kg/h
|
<30(Pa)
|
800
|
2700
|
1000
|
2600
|
900
|
220V/50HZ
|
15W
|
DN32
|
YLFS-22.0
|
22000m3/h
|
96Kg/h
|
<30(Pa)
|
800
|
3000
|
1000
|
2900
|
900
|
220V/50HZ
|
15W
|
DN42
|
YLFS-25.0
|
25000m3/h
|
110Kg/h
|
<30(Pa)
|
800
|
3450
|
1000
|
3350
|
900
|
220V/50HZ
|
15W
|
DN42
|
YLFS-30.0
|
30000m3/h
|
132Kg/h
|
<30(Pa)
|
800
|
4150
|
1000
|
4050
|
900
|
220V/50HZ
|
15W
|
DN42
|
注:加濕量—進風空氣工況:干球溫度40℃相對濕度15%RH 面風速2.5m/S。
|
備注:此表中標準加濕量是按照100mm厚濕膜加濕器計算;進出風口具體尺寸依據現場風道尺寸確定。
|
