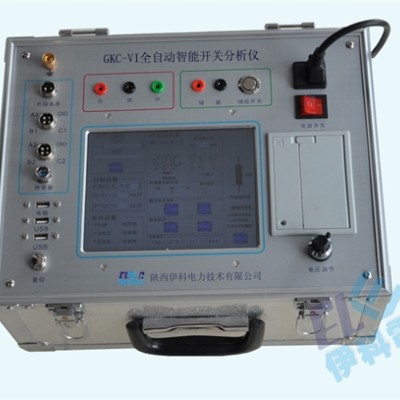

GKC—V高壓開關機械特性測試儀

使用微信掃描二維碼分享朋友圈，成交更快更簡單！

一、產品概述

GKC-VI全自動智能開關分析儀是根據 DL/T 846.1~DL/T 846.9 — 2004《高壓開關綜合測試儀》，DL/T596-1996《電力預防性試驗規程》而研發的新一代測試儀?？蓽y試各種國產（進口）真空、六氟化硫、油高壓斷路器，負荷開關、GIS接地刀閘開關、接觸器、繼電器、空氣開關等開關的機械特性參數(時間、同期、彈跳、行程、速度、操作電壓、電流、反彈、主端口與輔助開關的配合時間、機械操作等各項數據及波形)，精確的分析計算功能，根據IEC62271-100國際標準的要求，儀器測試時可加載曲線包絡線更直觀的檢驗產品，靈活定義開關的速度，儀器自帶硬盤大容量數據直接存儲，windows操作系統，大屏幕彩色液晶觸摸屏，自帶USB口方便數據導入導出，自帶80MM寬幅嵌入式熱敏打印機，現場高速打印測試報告、測試曲線。儀器自帶內部可調直流電源，可進行合閘、分閘、重合閘測試，也可進行低電壓動作試驗。

本儀器使用方便，操作界面人性化，操作系統拓展性強，被廣泛應用于供電系統、開關生產廠家、工礦、冶金、鐵路等用電部門進行出廠、交接、預防及檢修試驗。

二、產品特點

采樣精度高：精確的采樣技術，采樣頻率40000Hz，位移精度16位。

內置操作電源：內置可調直流電源，可做低電壓，高電壓動作試驗，帶短路保護功能降低測試設備故障率。

內置一鍵調壓：操作系統自帶電壓調節功能，在做低電壓試驗時只需要根據客戶的要求直接選擇不同的電壓，系統即可自動升壓或降壓，進行自動調節，而減少手動調壓的麻煩和誤差。分別設置有30%，65%，85%三個檔位，方便用戶做低電壓試驗用，此項功能讓儀器的操作更簡便。

人性化界面：window操作系統，8寸大屏幕彩色液晶觸摸屏，軟鍵盤字符輸入（也可以外接USB口鍵盤），測試軟件可以方便快捷的新建開關型號、速度定義及完成相關參數的保存、刪除、設置、測試、分析等操作，操作方便快捷。

傳感器靈活設置：儀器配備直線位移傳感器、角位移傳感器，方便客戶根據現場實際情況進行傳感器的設置和安裝，可任意設置傳感器的安置位置。

儀器操作方便：儀器自動識別合、分閘，完成單合、單分、重合閘測試僅需按一下測試按鈕即可以完成測試和結果顯示。

多種測試類型：能夠?qū)崿F(xiàn)開關單分、單合、合分、分－合分測試。

多種測試方式：可設置內控（內觸發）、外控（外觸發）、手動控制三種方式。

速度定義靈活：通用速度定義模板，提供“占總行程分比”、 “時間”、“行程”三種方式分別定義速度范圍，滿足各種速度測試要求，同時可設置、修改、刪除、保存各類開關型號、速度定義，形成用戶自己的開關定義庫。

波形顯示全面：6路觸頭通斷、線圈電流、行程、時間波形。

寬幅高速打?。簝?nèi)置80mm寬幅高速熱敏打印機，測試報表、曲線直接現場打印，直觀清晰，打印報告美觀大方。

USB數據通訊：面板配置三個USB接口可進行數據導入、導出或連接鼠標、鍵盤等外圍設備。配有上位操作軟件，可連接電腦對測試數據進行多樣化的分析計算，打印存檔。可連接電腦進行測試打印。

大容量存儲：  儀器自帶大容量硬盤，海量存儲，測試結果可直接存儲以備查詢。

測試軟件強大：強大的測試軟件操作界面人性化，所有設置、測試、調節、調用、查看、打印等操作均可通過軟件直接完成，所有測試結果數據庫管理，支持多種查詢方式，方便歷史測試記錄的管理及查看。

三、 主要技術參數

外形尺寸：350mm×260mm×170mm；主機重量：10kg

使用環境：環境溫度：-10℃～50℃；相對濕度：＜80%

工作電源：電壓：AC220V±10%；頻率：50Hz±5%

安全性能：絕緣電阻：＞2MΩ；漏電流：＜3.5mA

直流電源：調整范圍：30～270V；準確度: ±（1%讀數+1個字）；負載變化率：≤1%

額定電流：10A       最大瞬時電流：20A

外接電源：允許外接電源：0～20A

時間通道： 6路（A1,B1,C1,A2,B2,C2）或（A1,B1,C1,F1,F2）斷口電壓12V

可測量輔助開關配合時間，采樣頻率：40KHz

行程通道：  位移傳感器：1路， 采樣頻率：40KHz，分辨率16位。

時間測試范圍：0.025ms～1s（可特殊定制更長時間）；準確度：±（0.1%讀數+2個字）；分辨率：0.025ms

行程測試范圍：0～1000mm；準確度：±（1%讀數+1個字）；分辨率：0.1mm

速度測試范圍：0.01～20.00m/s；準確度：±（1%讀數+1個字）；分辨率：0.01m/s

電壓顯示范圍：20-300V；準確度：±（1%讀數+1個字）；分辨率：0.3V

電流測試范圍：0.1A～20A；準確度：±（2%讀數+1個字）；分辨率：0.02A
