霍梅爾光學軸類件測量系統

蘇州雅頓軸類光學機即將到貨，實驗室可提供軸類件測量服務！蘇州雅頓是德國霍梅爾的總代，供應霍梅爾粗糙度儀、輪廓儀、圓度儀、光學機等，提供各類尺寸測量服務。

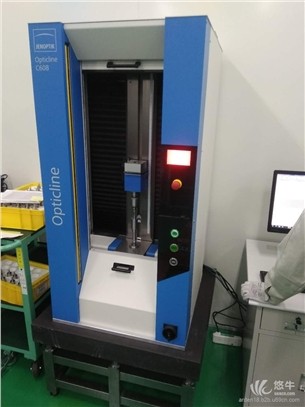

 霍梅爾-艾達米克 opticline C300
    緊湊型精密軸類件通用測量設備
    Opticline C305、C310 和 C314 系列是緊湊型測量設備，它們?yōu)橛脩籼峁┝藦V泛的測量解決方案。此系列測量設備主要投放在SPC檢測站使用，應用廣泛，從發動機氣門、渦輪增壓器軸到萬向節軸等零件均可測量。
    測量設備配置了高分辨度的攝像系統，所以能毫無障礙地測量很小的幾何特征或測量經過硬車加工的軸類零件。 此系列測量設備能夠測量的工件最大長度是 300mm，最大直徑分別是50 mm，100 mm或140 mm，工件的最大重量10公斤。
    該測量系統夾具的可選范圍大，所以不管什么工件都能找到最可靠的工件夾具。由于配置了柔性ＭＫ２夾具緊固系統，所以完全能根據工件具體情況找到最佳夾緊系統。
    測量能力：
    - 最大直徑50 mm
    - 最大長度300 mm
    - 工件最大重量10 kg
    精度 / MPE:
    - 直徑: (2 + D[mm]/100) μm
    - 長度: (5 + L[mm]/100) μm
    重復精度:
    - 直徑: 0.5 μm
    - 長度: 3 μm
    供貨范圍
    - 測量設備
    - 測量和分析電腦
    - 基于Windows操作系統的TURBO OPTIC V.3 軟件
    - 標準夾具和附件
    - 測量設備在制造商廠方經過驗收，驗收工件是霍梅爾-艾達米克有限公司通過認證的標準軸
    - 設備資料
    - 軟件和硬件手冊

  ----------------------------------------------------------------------------------------------------------------------
    霍梅爾-艾達米克 opticline C300
    緊湊型精密軸類件通用測量設備
    Opticline C305、C310 和 C314 系列是緊湊型測量設備，它們?yōu)橛脩籼峁┝藦V泛的測量解決方案。此系列測量設備主要投放在SPC檢測站使用，應用廣泛，從發動機氣門、渦輪增壓器軸到萬向節軸等零件均可測量。
    測量設備配置了高分辨度的攝像系統，所以能毫無障礙地測量很小的幾何特征或測量經過硬車加工的軸類零件。 此系列測量設備能夠測量的工件最大長度是 300mm，最大直徑分別是50 mm，100 mm或140 mm，工件的最大重量10公斤。
    該測量系統夾具的可選范圍大，所以不管什么工件都能找到最可靠的工件夾具。由于配置了柔性ＭＫ２夾具緊固系統，所以完全能根據工件具體情況找到最佳夾緊系統。
    測量能力：
    - 最大直徑50 mm
    - 最大長度300 mm
    - 工件最大重量10 kg
    精度 / MPE:
    - 直徑: (2 + D[mm]/100) μm
    - 長度: (5 + L[mm]/100) μm
    重復精度:
    - 直徑: 0.5 μm
    - 長度: 3 μm
    供貨范圍
    - 測量設備
    - 測量和分析電腦
    - 基于Windows操作系統的TURBO OPTIC V.3 軟件
    - 標準夾具和附件
    - 測量設備在制造商廠方經過驗收，驗收工件是霍梅爾-艾達米克有限公司通過認證的標準軸
    - 設備資料
    - 軟件和硬件手冊
    ----------------------------------------------------------------------------------------------------------------------
    霍梅爾-艾達米克 opticline C1000
    大型軸類件的測量方案件
    C1014和C1023軸類件測量系統可測量的工件最大直徑是140/230 mm，最大長度1000 mm，工件最大重量 40 kg。 所以此系列最適合于曲軸、大型齒輪軸和萬向節軸的測量。
    CONTOUR 1000 系列的測量儀雖然測量能力大，但結構卻非常緊湊，在注重人性化設計的同時，兼顧結構的緊湊性，操作舒適而方便。
    這一測量方案為用戶提供了一系列的高級配置，如：一個安裝了供電元件和測量及分析電腦的空調柜；一個高度可調的19" TFT顯示屏；一個可上鎖、帶抽屜的存放柜，用于放置打印機、工具和附件。
    測量系統可根據用戶要求配置滑門，或光柵和卷簾門。
    工件通過莫氏錐緊固，尾架一端有一個位置數顯窗口，所以定位非常簡單。
    配置光柵的測量系統，在實現快速上下料的同時，保證了操作員的最大安全。必要時集成在內的卷簾門能為測量系統提供一個全封閉的保護。
    光學測量和接觸式測量融合在一個系統內訂購CONTOUR 1000測量系統時可以選配一個BTS 150接觸式探測系統，用于測量長度和端面跳動。這種集光學和接觸式測量于一身的測量系統柔性大，應用廣。
    接觸式探測系統適合于同心位置和外輪廓的測量；測量端面跳動時，接觸式探測系統則能和光學傳感系統相輔相成，互為補充。
    測量能力：
    - 最大直徑230 mm
    - 最大長度1000 mm
    - 工件最大重量40 kg
    精度 / MPE:
    - 直徑: (2 + D[mm]/100) μm
    - 長度: (5 + L[mm]/100) μm
    重復精度:
    - 直徑: 0.5 μm
    - 長度: 3 μm
    供貨范圍
    - 測量設備
    - 集成在測量設備內的測量和分析電腦
    - 基于Windows操作系統的TURBO OPTIC V.3 軟件
    - 標準夾具和附件
    - 測量設備在制造商廠方經過驗收，驗收工件是霍梅爾-艾達米克有限公司通過認證的標準軸
    - 設備資料
    - 軟件和硬件手冊
    ----------------------------------------------------------------------------------------------------------------------
    HOMMEL-ETAMIC WMS 1000/2000 系列
    大型和重型工件解決方案
    測量能力：
    - 直徑達480毫米
    - 長度達2500毫米
    - 部分重量高達250公斤
    精度/MPE：
    - 直徑：（2 +和D [毫米] / 100）微米
    - 長度：（5 + L型[毫米] / 100）微米
    重復精度：
    - 直徑：0.5微米
    - 長度：3微米
    供貨范圍：
    - 測量機
    - 測量和評價單位
    - OPTIC V.3的TURBO軟件適用于 Windows操作系統
    - 標準夾緊裝置及配件
    - 工廠驗收的基礎上的霍梅爾- ETAMIC公司認證的工件軸
    - 機器文件
    - 硬件和軟件手冊
