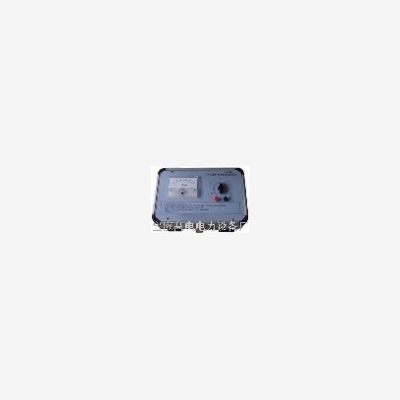

產品名稱： FZY-3礦用雜散電流測試儀

FZY-3礦用雜散電流測試儀

◇ 用途◇
    FZY-3礦用雜散電流測試儀，用于測試煤礦井下現場的鋼軌、電纜外皮、金屬網架等的雜散電流。預防雜散電流超過規定值，而引起電火花。保證礦井的安全。

◇ 測量范圍◇
    交 流 檔：0~100mA~500mA~1A~5A
    直 流 檔：(+)0~100mA~500mA~2.5A~10A~50A
    其本誤差：直流檔+2.5%
    交流檔+5%

◇ 礦用雜散電流測試儀注意事項◇
    測量前將測試線分別插入內測試線孔中，并將聯接線兩端分別插入兩插孔中，調節表頭指針，使其指示為零線。
    將與接線柱相接的測試棒分別置于被測的兩點(如:鋼軌、電纜外皮、煤炭等)將換開關置于適當檔，則表頭指示值即為被測兩點間的雜散電流值，指針右轉時為正，左轉時為負。
    當測量雜散電壓時，可將兩色柱中的聯接叉開，此事表頭指示即為電壓值，其mA對應mV，A對應V。
    當未知雜散電流大小時，應先置于量程最大檔，然后逐步減小，直至適當測量檔，儀表應水平放置。
    被測電流大于5A時，儀器只宜進行短時測量，當被測電流大于10A時，只能進行瞬時測量。
    儀器不用時應置于(關)位置。


一、礦用雜散電流測試儀使用方法及注意事項
1、 測量前，將測試棒接線分別旋緊于兩接線柱中，調節表頭指針至零刻度線。
2、將與接線柱相接的測試棒分別置于被測的兩點（如：鋼軌、水管、電纜外皮、煤炭、大地等），兩測點應在不同的導體上,測點距離約為2米,正常每隔50-100M測一次,或根據需要臨時確定測試點。將轉換開關置于適當檔，則表頭指示值,經換算得到相應的電流值。
3、 測量時，測量探針的硬質合金尖端與被測物接觸良好，儀表應水平放置，以保證讀數準確。
4、 當一處測量不到交流雜散電流時，還應測試直流雜散電流，反之亦然。
5、 測量雜散電壓值時，其檔位是:50mA對應0.2V、250mA對應1V、1A對應4V、5A對應20V、10A對應40V。（即電流值乘4就是電壓值）
6、 當未知雜散電流大小時，應先置于量程最大擋，然后逐步減少，直至適當測量檔。
7、 當被測電流大于5A時，儀器只宜進行短時測量，當被測電流大于10A時，儀器只宜進行瞬時測量。以免大電流燒毀元件及儀表。
8、 測直流雜散電流時,如表頭指針反向偏轉,對換表筆即可
9、 儀器不用時應置于“關”位置。

二、礦用雜散電流測試儀產品成套性
1、 主機 一臺
2、 測試表筆 一副
3、 產品說明書 一份
4、 產品合格證明書 一份

注：本儀器保修一年，終生負責維修
