概述：
廣州精工氣動蝶閥、對夾式氣動蝶閥執行器閥結構緊湊，90°回轉開關輕松，具有越關越緊的密封功能、密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
特點：
1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
4、蝶板采用框架結構，強度高，過流面積大，流阻小。
5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
7、本閥結構獨特，操作靈活，省力，方便。
氣動軟密封對夾式蝶閥D671X 執行裝置：
4、采用電-氣閥門定位器，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，由調節器將壓縮空氣，轉換成氣源壓力信號輸入輸出，改變閥板的旋轉角度(0-90°任意角度)，具有較好的調節控制流量等參數
5、采用電磁轉向閥、閥位回訊器，以AC220V或DC24V電源電壓及壓縮空氣作動力，實現對流體介質快速二位切斷控制。氣動執行機構采用活塞式氣缸和曲臂轉換結構，輸出力矩大、體積精小，全密封防水設計IP防護等級高等特點
6、氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有超強的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
標準參數表：
公稱通徑 |
50mm~1200mm |
|
法蘭標準 |
ISO7005-2 1988 |
|
最大工作壓力 |
1.6MPa、2.5Mpa |
|
殼體試驗壓力 |
1.5 倍工作壓力 |
|
密封試驗壓力 |
1.1 倍工作壓力 |
|
工作溫度范圍 |
NBR 閥座 -10oC~80 o C 、 EPDM 閥座 -20oC~120oC |
|
允許長期使用溫度 |
NBR 閥座 0oC~60 o C 、 ,EPDM 閥座 0oC~100oC |
|
材料 |
( 見《可選材料表》部分 ) |
|
結構尺寸 |
ISO5752-88 |
|
驅動型式 |
手柄 |
50mm~300mm |
蝸輪 |
50mm~1200mm |
|
氣動 |
50mm~1200mm |
|
電動 |
50mm~1200mm |
|
表面處理 |
環氧聚酯涂料 、 尼龍 11 、 烤漆 |
|
項目名稱 |
采用標準 |
可選標準 |
設計制造驗收 |
GB/T12238-1989 |
ISO/DIN10631-91 |
閥門結構長度 |
GB/T12221-1989 |
ISO5752-88 |
閥門法蘭連接 |
GB9113-1988 |
ISO7005. 2 |
閥門檢驗 |
GB/T13927-1992 |
ISO/DIN5208-87 |
閥門標志 |
GB12220-1989 |
ISO5209-87 |
驅動裝置連接 |
GB12223-1989 |
ISO/DIN5211-89 |
閥門供貨要求 |
GB/T12252 |
———— |
零件名稱
|
材料
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼及特殊材料
|
蝶板
|
球墨鑄鐵、鑄鋼、不銹鋼及合金鋼
|
閥軸
|
2Cr13、不銹鋼
|
密封圈
|
丁腈耐油橡膠、聚四氟乙烯
|
填料
|
O型圈、柔性石墨
|

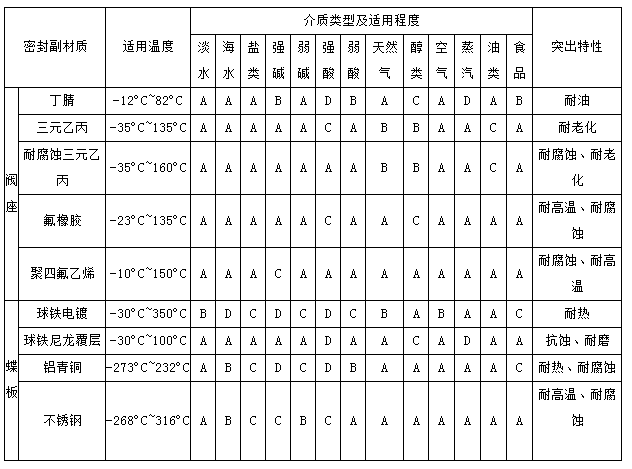

氣動軟密封對夾式蝶閥D671X 密封副適用介質、溫度推薦表：

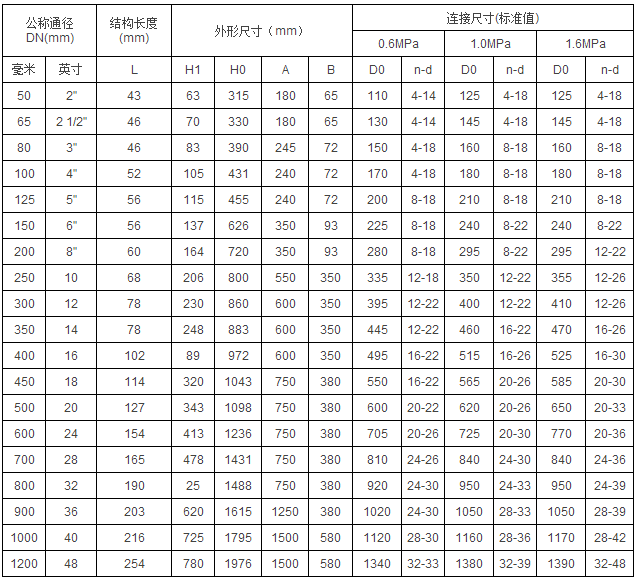

氣動軟密封對夾式蝶閥D671X 連接尺寸表：
